自來水廠的常規制水工藝從原水取水，沉淀池絮凝 沉淀，濾池過濾，直至最后的出水泵房輸出供水，都離不開閥門的使用。但是在不同的部位對于 閥門的選用要求是大不相同的。主要區別在于閥門的口徑，閥門的類型和閥門的控制方法上。

水廠常規制水系統的閥門分布

1、原水取水的工藝閥門

頭部原水的閥門其特點是閥門口徑較大，無須經常 操作，大部分屬于一年甚至幾年才需要操作一次，閥門長期處于常開或常閉狀態。因此從控制方 法上，95％以上選用的是手動閥門，從閥門類型上均為閘閥或者蝶閥，由于閘閥的水頭損失要優 于蝶閥，頭部閥門閘閥略多于蝶閥。口徑集中在1200~1600mm，在頭部進水管道上也存在口徑 3000mm的閥門。

2、沉淀池閥門

沉淀池的閥門主要是進水閥，出水閥和隔離閥。出 水閥基本處于常開狀態，隔離閥基本處于常閉狀態，一年操作一次，故而這兩種閥門都選用手動 閘閥，規格分布在2200×1800~1200×840之間。而沉淀池的進水閥承擔著水量分配的重要職責， 要求調節頻繁，性能可靠，且分布在各個沉淀池前，分布比較散，均采用帶有智能控制系統的電 動調節閥。它是決定著沉淀池的水量和系統平衡的關鍵一環，對于制水線是根據出水量動態調節 的系統，尤為重要，并且還需要進行PID動態跟蹤調節，這時對于閥門的全行程時間，允許的起 停頻率都會有相應的要求。

3、濾池閥門

最常見的濾池為四閥濾池，這也是濾池的最基本配 置。即無論哪種濾池都至少有進水閥、排水閥、沖洗閥和清水閥這四類閥門。當然現在也有不少 五閥、六閥甚至七閥濾池，還配備了氣沖閥，初濾水閥或者多配備一個進水閥等等情況。從閥門 的結構上來分清水閥和沖洗閥通常選用蝶閥，這主要原因是清水閥和沖洗閥都安裝在管廊內的管 道上，且清水閥需要頻繁調節，而沖洗閥也會有調節沖洗強度的需求。而進水和排水通常通過渠 道進行，故而進水閥與排水閥基本上都選用通閘板閥。濾池的沖洗閥口徑要略大于清水閥口徑， 沖洗閥基本上在DN600~DN800，而清水閥則在DN400一DN600。進水閥和排水閥的尺寸與渠道尺寸 相關。從控制方法上來看，這四類閥門都采用電動控制或者氣動控制。但是這其中清水閥必須是 可調節的智能控制模式，和沉淀池進水閥的要求一致。此外考慮到綜合布線和模塊化的設計方法 ，濾池閥門可以選用總線型的控制模式或者PLC站點化的控制模式。前者的好處是省布線空間， 后者的優點在于，分離單格濾池，便于維護管理和移植。

4、泵房閥門

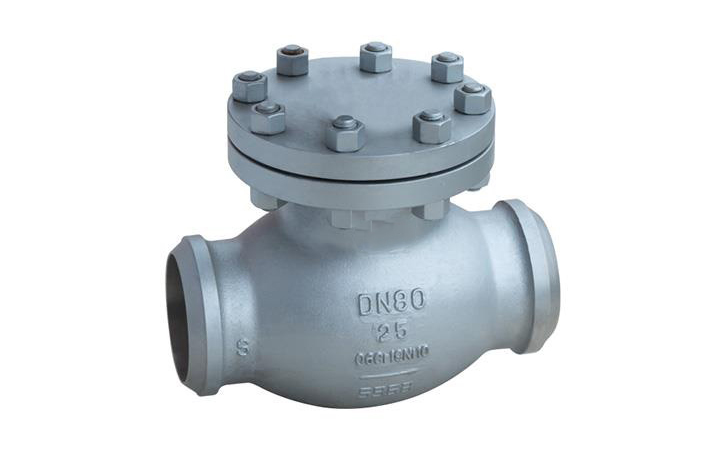

泵房?jī)?nèi)的閥門主要是水泵機組上的進水閥、出水閥 、檢修閥和止回閥。前三種閥門基本都選用蝶閥，差異在于控制方式上。進水閥和檢修閥只需要 手動閥門即可，因?yàn)樗麄円粋€(gè)處于常開狀態，一個處于常閉狀態，而出水閥則在每次開停水泵時 都需要啟閉，如果考慮到用出水閥調節水量，使水泵擁有不同的工況來滿足需求的因素，出水閥 也需要是調節型智能裝置控制。止回閥要防止水流倒轉的發生，又要避免水錘現象的發生，通常 選用靜音止回閥，帶有微阻的緩閉止回閥。有時也會選用多功能閥，集出水止回功能于一體。

水廠加藥系統的閥門

水廠加藥系統的特性決定了用在上面的閥門口徑小 ，流量小，但是對流量調節要求高，精度要求高，調節速度快，故而通常選用流量調節閥，這種 閥門使得介質流通能力僅僅取決于閥本身的結構，這樣就做到了流量調節一次完成。此外加藥系 統管道內的介質是硫酸銨、次氯酸鈉等溶液，這就要求閥門還具有抗腐蝕的能力。另外加藥系統 還會用到球閥作為開關閥、背壓閥等。

閥門的選擇步驟

確定工藝要求，即確定現場管道內的壓力、流量。

根據管道的口徑、現場工況，選擇閥門的類型，結 合第一步的工藝參數，選擇閥門，同時根據閥門的安裝位置，決定是否要加裝加長管。

根據傳動形式選擇傳動機構，水廠的蝶閥多以多回 轉的轉動機構為主，閘板閥則是直行程的傳動機構。

確定控制方式，對于氣控系統就是氣缸與配套傳動 機構選擇，對于電控系統則是電動執行機構選擇。對于電動執行機構的選擇即根據閥門要求的全 行程時間、閥門的扭矩等參數，確定傳動機構的速比和輸出力矩，接口類型，確定電動機的轉速 、功率等。

考慮執行機構的防護等級、通訊方法，是否選用可 控硅等其他配置。

隨著自動化水平的提高，水廠對閥門的要求也越來 越高，越來越多，但是無論如何變化，常規的選用上大致在本文所講的范圍內。主要的閥門本文 都有所提及，當然水廠還有用到排氣閥、電磁閥等。
