通風蝶閥

產品型號：D641W
公稱通徑：DN300~4000mm
公稱壓力：0.05MPa
介質溫度：-30℃～-350℃
主要材料：碳鋼、不銹鋼
驅動方式：手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置

聯系購買

分享到：

產品詳細

【 D641W氣動通風蝶閥產品概述】

D641W型氣動通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、石化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。

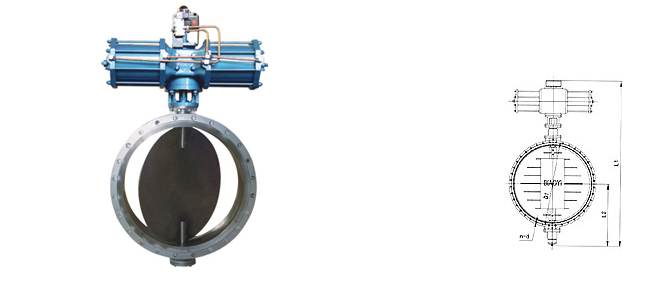

【 D641W氣動通風蝶閥結構圖】

【 D641W氣動通風蝶閥主要外形連接尺寸】 　　　　　　單位：mm

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1350	490	16-18	12
900	1040	990	200	1450	540	16-18	14
1000	1140	1090	220	1550	590	20-18	14
1100	1240	1190	220	1800	640	20-18	14
1200	1340	1290	240	1900	690	20-18	14
1300	1440	1390	240	2020	760	20-18	16
1400	1540	1490	260	2120	810	24-18	16
1500	1640	1590	260	2220	860	24-18	16
1600	1740	1690	280	2390	980	24-18	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22

【 D641W氣動通風蝶閥主要技術參數 】

公稱壓力（MPa）	0.05MPa	泄漏率	3%
介質流速	25m/s	適用介質	冷熱風、煙氣
強度試驗	0.1MPa	介質溫度	-30℃～-350℃
