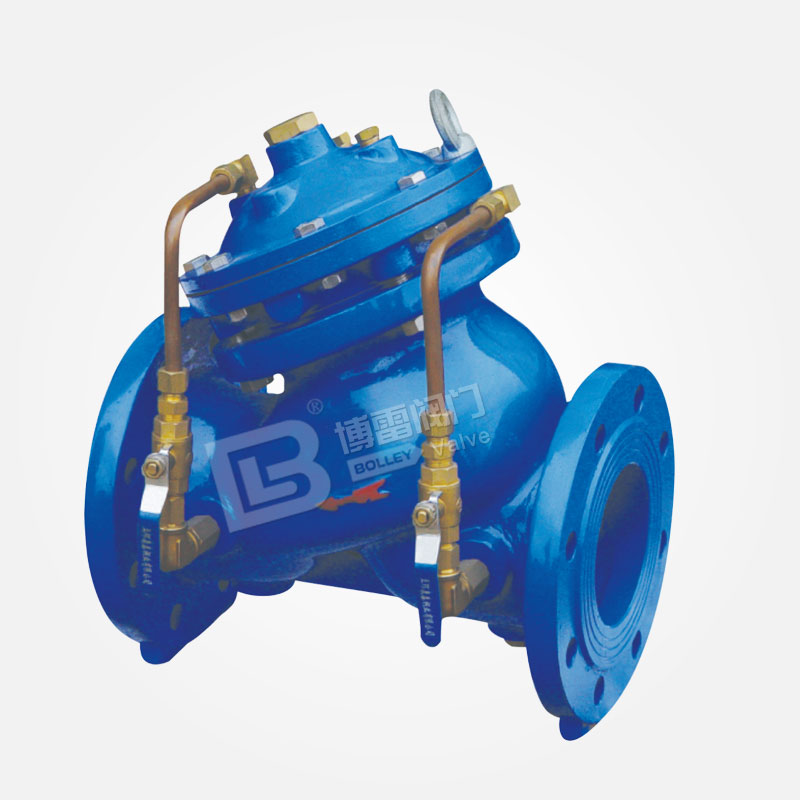

JD745X隔膜式多功能水泵控制閥

產品型號：JD745X
公稱通徑：DN40~1600mm
公稱壓力：PN1.0~2.5MPa
適用介質：水、油品、海水、污水
適用溫度：0~80℃
法蘭標準：GB/T17241.6、GB/T9113
試驗標準：GB/T13927、API598

聯系購買

分享到：

產品詳細

一、多功能水泵控制閥結構特點
　　多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。
　　本產品的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。

二、多功能水泵控制閥工作原理
　　當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。
　　設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。

三、多功能水泵控制閥工作特點
　　1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
　　2、操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。
　　3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

四、多功能水泵控制閥功能與用途
　本閥門安裝在水泵出口端，順序?qū)崿F(xiàn)緩慢開啟、全開、速閉、緩閉等功能。
　　本產品用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。

五、多功能水泵控制閥主要技術參數

公稱壓（Mpa）	殼體試驗壓力（MPa）	密封試驗壓力（MPa）	調壓范圍（MPa）	緩閉時間（S）	最低動作壓力（MPa）	適用介質	介質溫度（℃）
1.0	1.5	1.1	0.09-0.8	3-60 （可調）	≥0.07	水	0-80

六、多功能水泵控制閥主要零件材料

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套活塞（活塞型）	2Cr13
膜片（膜片型）	夾織物丁腈橡膠
調節閥球閥	銅合金
過濾器	不銹鋼

七、多功能水泵控制閥部件列表：
1、主閥2、流量調節閥3、過濾器

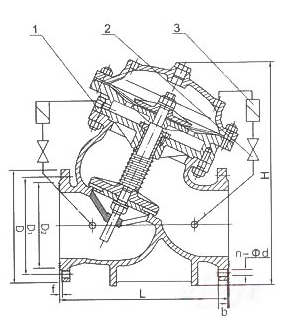

八、多功能水泵控制閥連接尺寸


DN	L	H	D(mm)			D1(mm)			b(mm)			D2(mm)			n-Φd
DN	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
40	240	270	150	150	150	110	110	110	18	18	18	88	88	84	4-17.5	4-17.5	4-18
50	240	270	165	165	165	125	125	125	20	20	20	102	102	99	4-17.5	4-17.5	4-18
65	270	340	185	185	185	145	145	145	20	20	22	122	122	118	4-17.5	4-17.5	8-18
80	300	400	200	200	200	160	160	160	22	22	24	133	133	132	8-17.5	8-17.5	8-18
100	350	440	220	220	235	180	180	190	24	24	24	158	158	156	8-17.5	8-17.5	8-22
125	400	460	250	250	270	210	210	220	26	26	26	184	184	184	8-17.5	8-17.5	8-26
150	480	500	285	285	300	240	240	250	26	26	28	212	212	211	8-22	8-22	8-26
200	500	640	340	340	360	295	295	310	28	30	30	268	268	274	8-22	12-22	12-26
250	605	690	395	405	425	350	355	370	28	32	32	320	320	330	12-22	12-26	12-30
300	700	820	445	460	485	400	410	430	28	32	34	370	370	389	12-22	12-26	16-30
350	800	950	505	520	555	460	470	490	30	36	38	430	430	448	16-22	16-26	16-33
400	900	1400	565	580	620	515	525	550	32	38	40	482	482	503	16-26	16-30	16-36
450	1000	1580	615	640	670	565	585	600	32	40	42	532	550	548	20-26	20-30	20-36
500	1100	1600	670	715	730	620	650	660	34	42	44	585	585	609	20-26	20-33	20-36
600	1300	1815	780	840	845	725	770	770	36	48	46	685	685	720	20-30	20-36	20-39
700	1400	2040	895	910	960	840	840	845	40	54	50	800	800	820	24-30	24-36	24-42
800	1500	2350	1015	1025	1085	950	950	990	44	58	54	905	905	925	24-33	24-39	24-48
900	1700	2606	1115	1125	1185	1050	1050	1090	46	62	58	1005	1005	1028	28-33	28-39	28-48
1000	1900	2765	1230	1255	1320	1160	1170	1210	50	66	62	1110	1110	1140	28-36	28-42	28-56
1200	2050	2950	1455	1485	1530	1380	1390	1420	56	52	70	1330	1328	1350	32-39	32-48	32-55
1400	2200	3180	1675	1685	1755	1590	1590	1640	62	58	76	1530	1530	1560	36-42	36-48	36-60
1600	2400	3400	1915	1930	1955	1820	1820	1860	68	64	84	1750	1750	1780	40-48	40-55	40-60
